應用領域

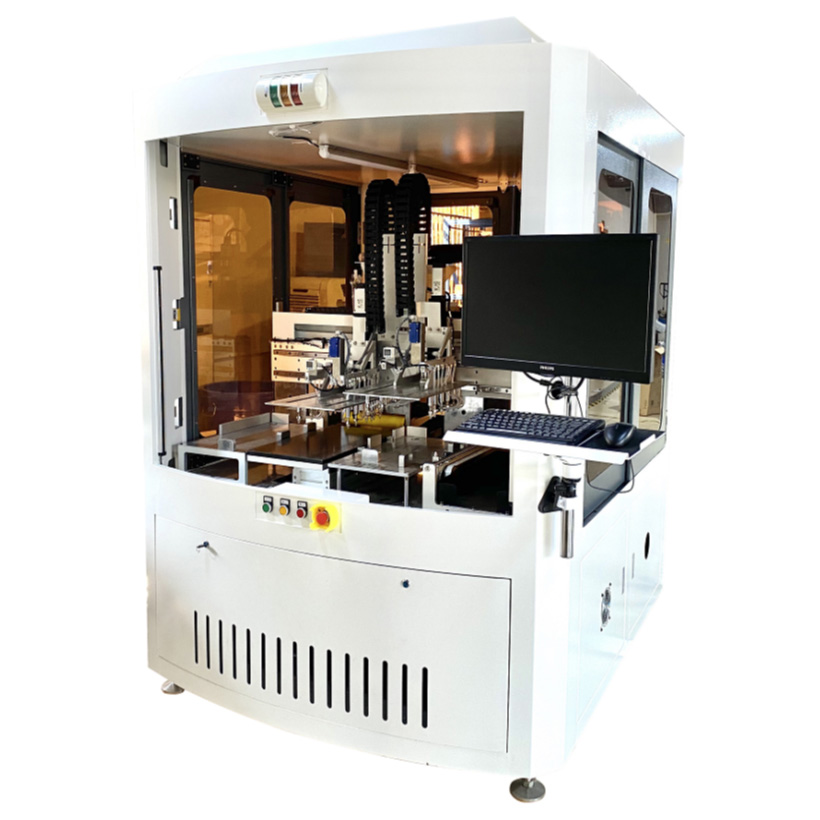

本設備主要用于FPC軟板補強片重貼、漏貼、偏移不良檢測,可適應黑PI/棕PI/亮鋼片等多品種補強片檢測,對NG位置自動打Mark標識。3D傳感器掃描整板高度數據,2D高清相機搭載特制光源飛拍檢測,自動上下板視覺定位,對接MES輸出各種報表與圖像留存;
優勢
* 一機多用,1次掃描可檢重貼、漏貼、偏移(可擴展深度學習表面外觀檢);
* 組合光源兼容性強,識報率低;
* 特制吸附平臺防板翹,可適用有鏤空的FPC板;
* 成熟檢測算法軟件,已通過量產驗證;
* 做資料方便快捷;
主要參數
1、補強片尺寸:2x2 - 35x50mm
2、補強片厚度:0.05-0.6mm
3、檢測效率:0.1s / pcs (約25s/板)
4、平臺尺寸: 280 x 480 mm
5、檢測能力:誤報率小于0.2% ,漏報率 0 % (重復精度小于0.02mm)
案例介紹
軟件介紹
