應用領域
主要用于對3C、柔性線路板(FPC)裝配制程中的輔材(PSA膠片、標簽、PI等)進行全自動在線式貼合,采用軌道傳送式結構,直線電機驅動X、Y軸和CCD相機掃描MARK點座標,利用送料器的剝離結構將待貼元件剝離,吸嘴貼附經下CCD糾正后貼合在FPC指定位置上。
優勢
* 雙Y軸結構,直線電機+光柵尺,特定橫梁結構剛性強,靜音高速運行;
* 組合光源兼容性強,可拍攝金點、黑/黃板輪廓外形;
* 飛拍頻閃光源高亮特制,透明藍膜成像質量穩定;
* 成熟算法軟件,做資料方便快捷,可導dxf貼點座標,已通過量產驗證;
* 輔助功能:可支持MES掃碼連機生產、自動測量、防重貼等;
主要參數
1、PSA尺寸:2x2 - 35x75mm
2、PSA厚度:0.02-3mm
3、貼合效率:0.8s / pcs
4、貼合范圍:長度方向Max450mm,寬度方向Max350mm
5、貼合精度:±0.05mm (根據標準菲林片參考)

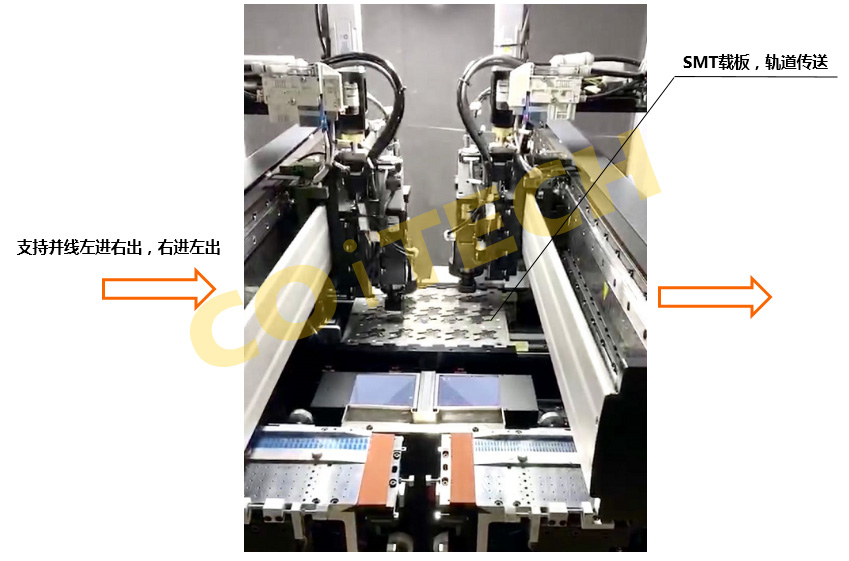

結構介紹

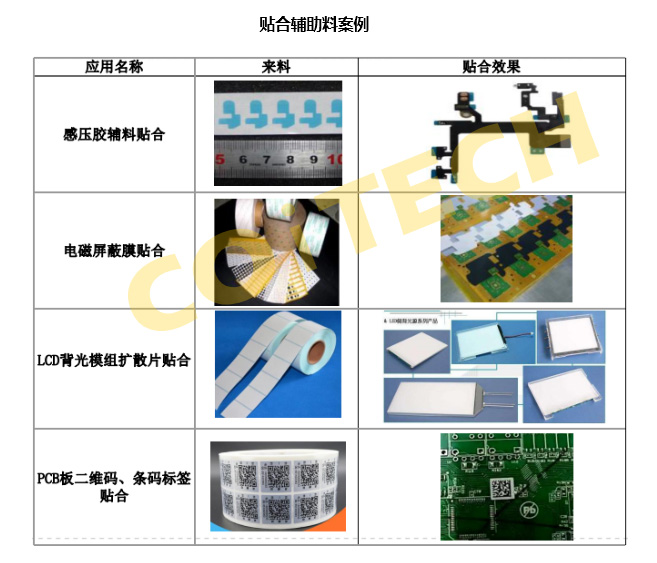

案例介紹
軟件界面展示
